| 类型：等离子切割机 | 品牌：奥凌 | 电流：交流 |
| 控制方式：数控 | 驱动形式：电动 | 用途：金属板管切割 |
| 频段：高频 | 型号：AL-BG1530 | 作用对象：金属 |
| 作用原理：等离子切割 | 最大切割厚度：25mm |
厂家供应 板管两用等离子切割机 广东板管一体式数控等离子切割机
全国咨询服务热线：4000-300-290
产品价格、参数等仅供参考，详情请联系江经理13922198730或QQ：3247426197获取！
产品实拍
技术参数
| 机器型号 | ALCNC-BG1530 |
| 切割板规格 | 3000X1500 | |
| 切割管直径 | Φ30～Φ800mm（可根据客户要求定做 | |
| 管体移动速度 | 2000mm/min | |
| 切割速度 | 60-2000mm/min | |
| 等离子切割厚度（视等离子电源功率而定） | 0-25mm（客户根据要求选等离子电源） | |
| 空气压力(等离子) | 0.8Mpa | |
| 割炬升降行程 | 0-400mm（可根据客户要求定做） | |
| 管子重量 | ≤3000kg（可根据客户要求定做） | |
| 切割机钢管传动形式 | 卡盘式结构 | |
| 支架个数 | 4 | |
| 控制轴数 | 3 | |
| 切割精度 | ±0.5mm | |
| 切割方式 | 等离子 | |
| 调高方式 | 弧压调高 | |
| 机器功率(不含等离子) | ≤0.5KW | |
| 等离子输入电源 | 3 PHASE AC380V | |
| 切割图形 | 各种平面图形 | |
| 数控编程 | 支持AUTOCAD | |
| 文件传输 | U盘传输 | |
| 我们可以为您定制生产特殊尺寸及管径的机型。 | ||
产品细节
产品简介
管板两用切割机是我公司研发的专门用于切割金属板材和管材切割、下料的数控设备，该机既可对各种金属材料进行任意平面图形切割，同时可以将圆管截断，在圆管上切割各种形状等。
具有自动化程度高，精度高，切割速度快，切割效果好，成本低等特点，广泛应用于灯具，机床制造、造船、工程机械，矿山机械、压力容器、电力、桥梁建筑、钢结构等行业。
产品配置（切割板基本配置）
| 机械部分 | 主机规格 | 4500*3000mm |
| 等离子割枪 | 1组 | |
| 弧压自动调高 | 1组 | |
| 等离子电源 | 根据客户需要 | |
| 切割材料 | 碳钢、不锈钢 | |
| 管路传动方式 | 纵向拖链 | |
| 驱动方式双驱 | 双边齿条驱动 | |
| 电控部分 | 数控系统 | 中美合资STARFIRE系统 |
| 驱动系统 | 百格拉步进驱动 | |
| 套料软件 | 自动编程、套料软件 | 美国starcam |
技术指标
| 切割指标 | 等离子质量切割厚度 | 视等离子电源决定 |
| 等离子穿孔厚度 | 视等离子电源决定 | |
| 机器性能 | 整机速度 | 10000mm/min |
| 设定速度误差 | ≤±3％ | |
| 直线定位精度 | ±0.2mm/m | |
| 直线重复精度 | ±0.4mm/m | |
| 自动升降精度 | ±0.5 mm | |
| 导轨的安装精度 | 主导轨的直线度 | ±0.2mm/10m |
| 主导轨的纵向水平度 | ±0.5mm/全长 | |
| 二导轨之间的水平度 | ±0.5mm/10m | |
| 二导轨之间的平行度 | <±0.5mm/轨距 | |
| 机器综合精度 | 边长误差(四边) | 0.5mm |
| 对角线偏差 | 0.5mm | |
| 回原点偏差 | 0.2mm | |
| 对角线直线度 | 0.3mm | |
| 交点偏差 | 0.5mm | |
| 顺逆直线偏差 | 0.2mm | |
| 等离子切割的标准 | 垂直度公差和倾斜度公差(u) | u(mm)=1.5+0.04*** |
| 表面粗糙度公差(Rz) | Rz(um)=50+0.*** |
产品特点
（一）设备结构
1、高钢性结构,横梁采用优质大矩形方管，经高精度铣销后，安装直线轨道，***强度、稳定性、安全性和运行的流畅性。
2、传动部件采用高精密齿条和齿轮，经研磨调质淬火，***了啮合无间隙，从而***了定位精度和重复精度。
3、割炬升降机构采用精密丝杠传动，***运行的平稳性。
4、导轨及运行机构采用独特设计，确保整个系统运行精度。
（二）设备配置
1、数控系统、电机、减速机、电控元器件等均采用***品牌，***了运行的稳定性。
2、数控火焰割炬都配有回火阀，并采用***，***安全性。
3、电器机械管路等部分均采取了保护措施，延长了使用寿命，***了安全性。
（三）设备性能
1、工作稳定性强，有效屏蔽等离子高频干扰，轻巧便携。
2、结构美观、刚性好、惯性小、运行平稳等优点。
3、经济实惠，结构及设计简约，采取人性化的正面人机对话设计，易于操作。
（四）设备操作
1、可编程切割直线和圆弧的任意平面形状零件。
2、动静态形状显示，直观易学。可在计算机中将CAD文件转为程序文件，并通过U盘传输进主机，实现任意图形的切割。
3、中英文操作界面可自由转换。

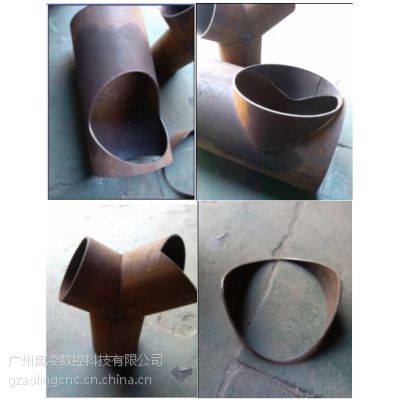

样品展示
